МОНГОЛ УЛСЫН СТАНДАРТ

Ангиллын код 43.040.01

ЗАМЫН ТЭМДЭГ

Техникийн ерөнхий шаардлага

Traffic signs. General technical requirements

MNS 4597:2003

Стандартчилал, Хэмжилзүйн Үндэсний Зөвлөлийн 2003 оны 12-р сарын 25-ны өдрийн 88 тоот тогтоолоор батлав.

Энэхүү стандарт нь 2004 оны 01 дүгээр сарын 15-ны өдрөөс эхлэн хүчинтэй.

Энэ стандартын үзүүлэлт, шаардлагыг заавал мөрдөнө.

4. ХЭМЖЭЭ

4.1. Замын тэмдгүүдийг жижиг-I, хэвийн-II, том-III, хэт том-IV гэсэн дөрвөн төрлийн хэмжээгээр хийнэ.

4.2. Хэрэглэгдэх нөхцөлөөс нь хамааруулан тэмдгийн төрөл хэмжээг 8-р хүснэгтээс сонгоно.

8-р хүснэгт

Тэмдгийн төрөл хэмжээ	Хэрэглэх тэмдгүүд
Тэмдгийн төрөл хэмжээ	суурин газрын гадна	суурин газарт
I (жижиг)	Нэг эгнээтэй зам	Туслах чанарын зам
II (хэвийн)	Хоёр буюу гурван эгнээтэй зам	Төв зам
III (том)	4 буюу түүнээс олон эгнээтэй зам; Тууш зам	Хурдны зам буюу тууш зам
IV (хэт том)	Тууш зам дээрх засварын ажил; хэрэглэх нь үндэслэлтэй бол бусад зам дээрх аюултай хэсэг

4.3. Тэмдгийн оврын хэмжээг төрөл хэмжээнээс нь хамааруулж 1-14 дүгээр зурагт үзүүлснээр сонгоно.

4.4. 1.1-1.28.в, 2.2-3.4, 3.6, 5.20.а-5.20.в, 5.25-5.26.б, 5.27.б-5.29 тэмдгүүдийн гадна эмжээрийн өргөн 10 мм, харин 2.1, 3.5, 3.7, 4.1.а-5.2, 5.7-5.19.в, 5.30-5.45 тэмдгүүдийн хувьд 20 мм байвал зохино.

Тэмдгийн дугаар	Төрөл хэмжээ	А [мм]	r [мм]
1.1, 1.2, 1.5, 1.6, 1.8.а-1.11, 1.13, 1.17-1.19, 1.21-1.27, 3.3.а-3.3.в, 3.4	I	700	30
	II	900	45
	III	1200	60
1.7, 1.12, 1.14-1.16, 1.20	I	700	30
	II	900	45
	III	1200	60
	IV	1500	75

Жич: Зорчих хэсэг дээр богино хугацааны засварын ажил хийх үед хэрэглэх 1.20 тэмдгийн “А” хэмжээг 550 мм хүртэл багасгаж болно.

1 дүгээр зураг

1.3.а, 1.3.б тэмдгүүдийн хэмжээ:

2 дугаар зураг

Тэмдгийн дугаар	Төрөл хэмжээ	H [мм]	B [мм]	r [мм]
1.4.а-1.4.е	I	600	300	40
	II	700	350
	III	900	450

3 дугаар зураг

Тэмдгийн дугаар	Төрөл хэмжээ	H [мм]	B [мм]
1.28.а, 1.28.б	II	500	2250
1.28.а, 1.28.б	III	700	3150
1.28.в	II	500	3000
1.28.в	III	700	4200

4 дүгээр зураг

Тэмдгийн дугаар	Төрөл хэмжээ	D [мм]
2.1-2.9, 2.11-2.16, 2.18.а-2.19, 2.21-2.23, 2.25-2.29, 3.6, 4.1.а-4.4	I	600
	II	700
	III	900
2.10, 4.5, 4.6	II	700
2.17, 4.7, 4.8	II	700
2.17, 4.7, 4.8	III	900
2.20, 2.24	I	600
	II	700
	III	900
	IV	1200

5 дугаар зураг

Тэмдгийн дугаар	Төрөл хэмжээ	B [мм]
3.5	I	700
	II	900
	III	1200

6 дугаар зураг

Тэмдгийн дугаар	Төрөл хэмжээ	B [мм]	r [мм]
3.1, 3.2	I	600	40
	II	700
	III	900

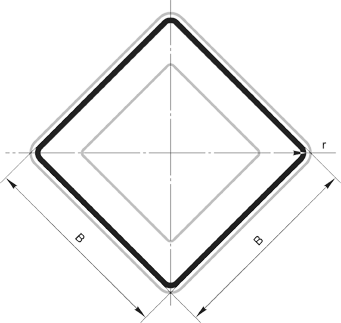

7 дугаар зураг

Тэмдгийн дугаар	Төрөл хэмжээ	B [мм]	r [мм]
3.7, 5.7, 5.8, 5.15-5.16.б, 5.18-5.19.в	I	600	40
	II	700
	III	900
5.10.б, 5.12.а-5.14	II	700
5.10.б, 5.12.а-5.14	III	900
5.17.а-5.17.г	I	600
5.17.а-5.17.г	II	700
5.26.а	II	350	25

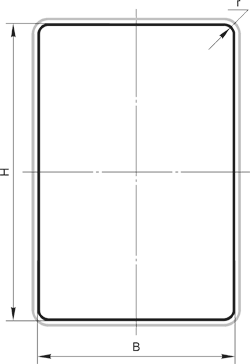

8 дугаар зураг

Тэмдгийн дугаар	Төрөл хэмжээ	H [мм]	B [мм]	r [мм]
5.1, 5.2	III	1350	900	40
5.30-5.33	I	900	600
5.27.б, 5.27.в, 5.34-5.45	I	900	600
	II	1050	700
	III	1350	900	60

9 дүгээр зураг

Тэмдгийн дугаар	Төрөл хэмжээ	H [мм]	B [мм]	r [мм]
5.9.а, 5.9.б, 5.20.а-5.20.в, 5.29	II	350	1050	40
5.9.а, 5.9.б, 5.20.а-5.20.в, 5.29	III	450	1350
5.26.б, 5.28.а-5.28.в	II	350	1050
5.25	II	200	300
5.26.а, 5.26.б	II	350	700

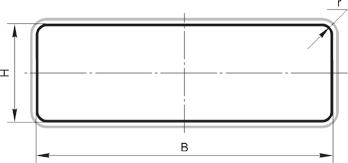

10 дугаар зураг

Тэмдгийн дугаар

Төрөл хэмжээ

[мм]

5.10.а, 5.11.а, 5.11.б

700

1400

III

900

1800

Жич: Хоёр эгнээний хөдөлгөөний чигийг заах тохиолдолд 5.10.а тэмдгийн “В” хэмжээг II төрөл хэмжээний хувьд 930 мм, III төрөл хэмжээний хувьд 1200 мм хүртэл багасгаж болно.

5.11.а, 5.11.б тэмдэгт гурваас олон эгнээний хөдөлгөөний чигийг заах тохиолдолд хүснэгтэд заасан “В” хэмжээг II төрөл хэмжээний хувьд нэг эгнээ 470 мм, III төрөл хэмжээний хувьд нэг эгнээ 600 мм байхаар тооцож нэмэгдүүлнэ.

11 дүгээр зураг

Тэмдгийн дугаар	Төрөл хэмжээ	H [мм]	B [мм]	r [мм]
6.1.в, 6.1.г 6.2.д-6.11, 6.13-6.16.б	I	300	600	40
	II	350	700
	III	450	900
6.1.а, 6.2.а	I	300	600
	II	350	700
	III	450	900
	IV	600	1200

12 дугаар зураг

Тэмдгийн дугаар	Төрөл хэмжээ	B [мм]	r [мм]
6.1.б	II	700	40
6.1.б	III	900
6.12	I	600
	II	700
	III	900

13 дугаар зураг

Тэмдгийн дугаар	Төрөл хэмжээ	H [мм]	B [мм]	r [мм]
6.2.б-6.2.г	I	600	300	40
	II	700	350
	III	900	450

14 дүгээр зураг
